IC卡電梯控制圖及工作原理說明
2018-03-05
一、 電梯控制系統

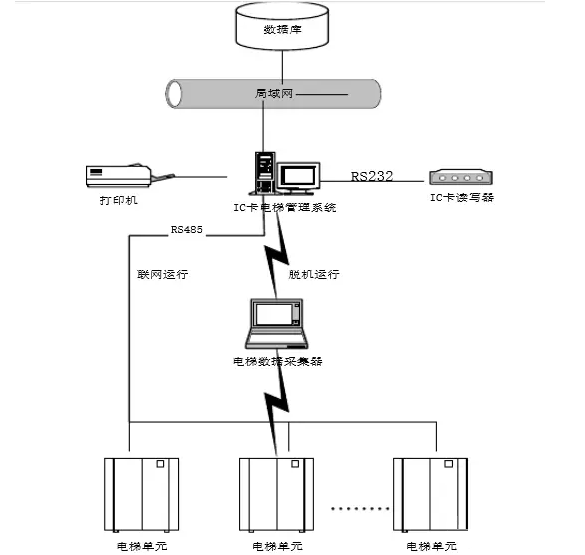

1、 系統結構示意圖：（每個模塊/設備的作用）

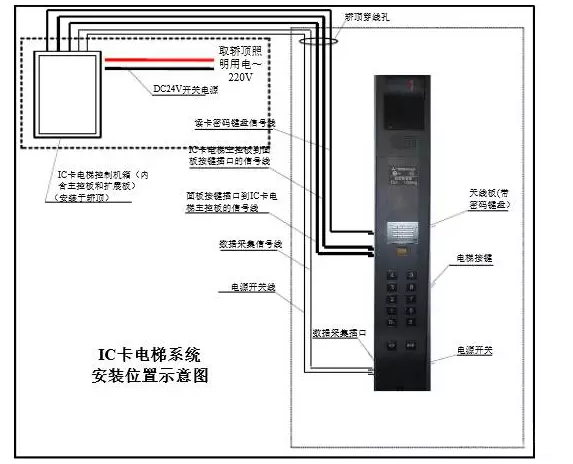

樓控/層控系統安裝示意圖

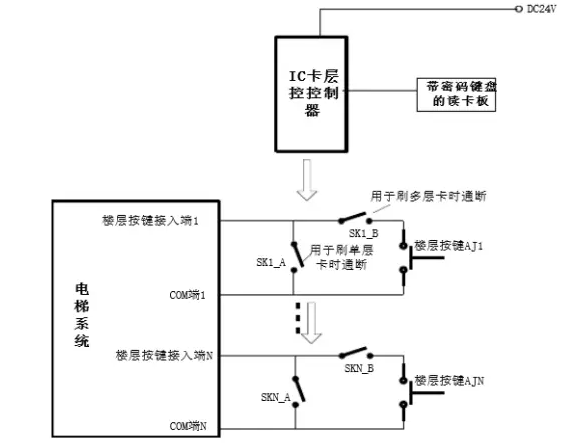

IC卡電梯控制原理圖：

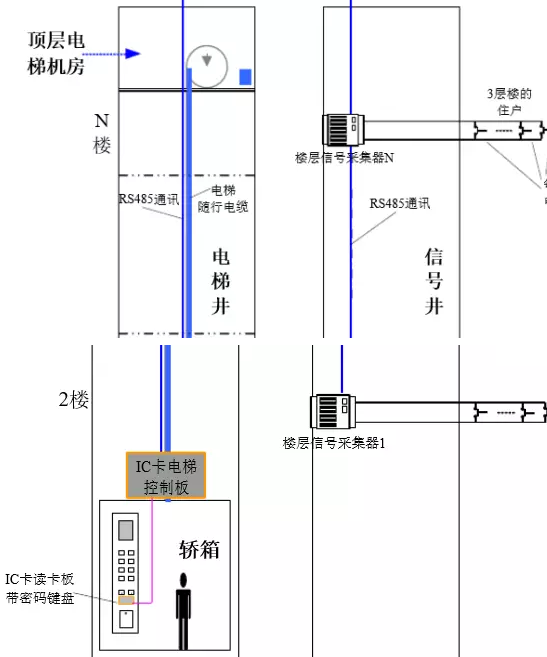

對講聯動系統安裝示意圖
l
該系統是在“內置層控式”設備的基礎上，再增加有關與樓宇對講連接的設備，包括：住戶室內信號開關（對講分機已有）、樓層信號采集器。
l
每家住戶內需給IC卡電梯系統提供一個開關量信號。根據樓宇設備特點：我們直接取對講分機的開門按鍵信號，操作上：住戶按了對講分機上的“開鎖鍵”后，同時將信號給了對應的樓層信號采集器。（注意：我司采集器若對對講分機有干擾，則要單獨在對講分機旁安裝一個開關按鈕，住戶按開鎖鍵后，要再單獨按按鈕給電梯信號）。
l
住戶室內開關信號給樓層信號采集器。通常每三層樓安裝1個樓層信號采集器，負責采集三層住戶的按鍵信號，每戶的按鍵均聯線到本樓層信號采集器（如上圖），同時所有樓層采集器采用485方式通過電梯的隨行電纜連接到與轎頂?shù)腎C卡電梯控制板，通過各采集器，將住戶室內開關信號傳給IC卡電梯控制板。
l
IC卡電梯控制板收到信號后，開放住戶所在樓層的電梯選層按鈕，使住戶所住樓層的電梯按鍵在規定時間內生效，訪客進梯后，在規定時間內按該層鍵，即可啟動電梯。而若訪客按住戶未授權的其它樓層鍵，則IC卡電梯控制板認為非法，按鍵無效。
l
故：從住戶按1次“住戶室內開鎖信號”，到訪客進梯按鍵啟動電梯，完成了1次IC卡聯動式系統的工作流程。
對于群控電梯，設備連接原理如下圖（比如群控2部電梯）：
l
從圖中可知：比非群控梯系統增加了1個“群控器”設備。每部電梯都應配備1套“IC卡電梯控制板”。
l
群控器的作用：將“樓層信號采集器”的信號分配給每部梯的IC卡電梯控制板。
l
每部梯都接收到住戶給的開關信號，使得不管哪部梯先下到底層，使住戶所住樓層的電梯按鍵在規定時間內生效，訪客進梯后，在規定時間內按該層鍵，即可啟動電梯。
