電梯控制器是如何工作的？
2017-10-28

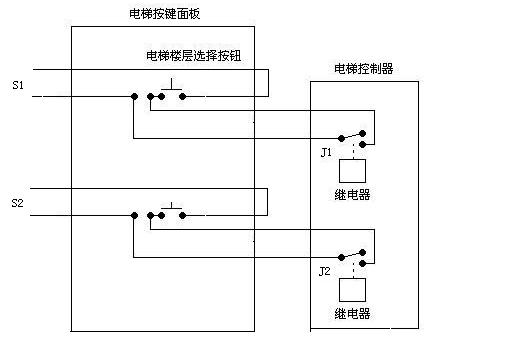

電梯控制器的工作原理是通過截取電梯的控制面板, 把電梯按鍵或電梯預留IC控制接口直接串聯在電梯控制器的輸出端子上，在正常通電工作狀態下,輸出端子處于帶電開路狀態，此時電梯按鍵不能正常工作；當讀卡器讀到有效卡后,相應的輸出端子恢復為接通狀態, 此時按下要到達的電梯樓層按鍵, 電梯邏輯控制器接受到相應的樓層請求信號開始運行。 電梯控制接入電梯系統有以下三種方法，圖1和圖2是電梯內有樓層選擇按鍵的接法，圖3是只有1個到公共層按鍵的接法。 原理方框圖1：（電梯按鍵沒有公共端的接法）
圖1

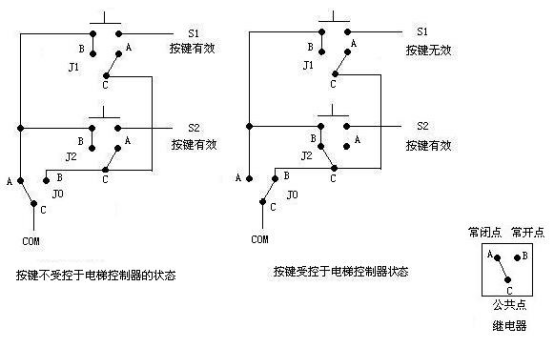

原理方框圖2：（電梯按鍵有公共端COM的接法）
圖2

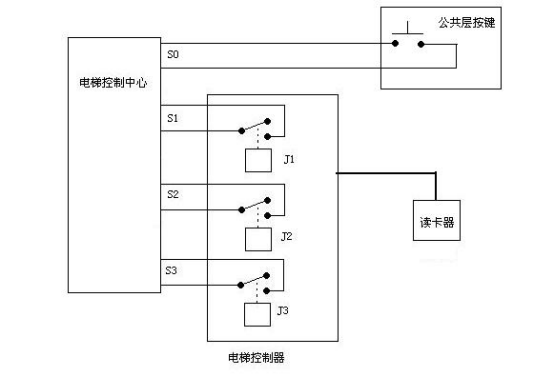

本接法在電梯控制器不工作的時候，電梯按鍵處于原始功能不受任何限制。當電梯控制器工作時J0閉合，電梯按鍵受控于電梯控制器，按鍵受到限制。 原理方框圖3：（電梯沒有樓層選擇按鍵的接法）
電梯刷卡系統" width="554" height="377" />
圖3
用戶只能憑授權卡到達某一層或公共層（例如1樓），其他樓層都禁止進入。
電梯內應該保留一個按鍵到達公共樓層，公共樓層不作任何進入限制。用戶進入電梯靠卡后，電梯控制器根據讀到的數據自動控制電梯到達目的樓層。用戶進入電梯后無須靠卡，直接按鍵就可以到達公共層。
