DAIC-MJ-YTRW說明書

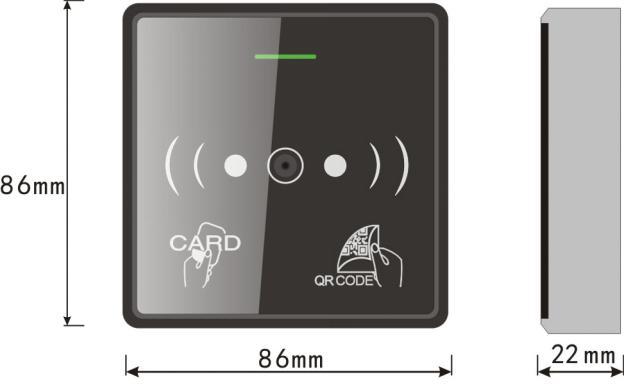

一、產品簡介
DAIC-MJ-YTRW是多奧二維碼加藍牙非接觸式門禁一體機，配合Mifare 1（IC）感應卡使用，門禁、收費、防盜、等一卡通類管理系統，具有接收靈敏度高，工作電流小，性能穩定等特點。
采用高性能32位ARM高速處理器
采用專用基站射頻芯片
防靜電，防錯接等多重保護設計
易散熱，防護性能好
抗金屬屏蔽和讀卡器相互干擾能力強
蜂鳴器聲音清脆響亮，不會受干擾變調
門禁,小區一卡通等
二、技術參數
三、燈光線序定義
刷卡區待機狀態：紅燈常亮
刷卡區讀卡狀態：綠燈約亮0.5秒
二維碼讀取狀態：藍色燈亮0.5秒
線序定義
JP1
紅 VCC（12V）
黑 GND（地）
黃 NO（繼電器常開）
白 COM（繼電器公共端）
綠 NC (繼電器常閉)
藍 OPEN (開鎖信號)低電平觸發
JP2
黑 485A
紅 485B
四、注意事項
1．安裝/拆卸時，請先關閉電源，切勿帶電操作。
2．最大讀卡距離是在無干擾環境中，讀卡器按照正確方式安裝，且卡片平行于讀卡器表面測得，任何電磁干擾環境都將影響讀卡距離。
3．請勿將讀卡器安裝于磁性、金屬物體表面，磁性、金屬材料都將嚴重影響射頻信號
4．請勿將讀卡器安裝于產生干擾電磁場設備附近，如：馬達、AC/DC轉換器、UPS、繼電器、監視器等。
5．電源應保證功率足夠，盡量使用線性電源，門鎖和控制器應分開供電。電源的安裝盡可能靠近用電設備，以避免受到干擾和傳輸損耗。
6．建議布線時注意強、弱電分開走線，相隔要求大于20cm。電源線應采用線徑足夠粗的多股導線。
