DAIC-DT-RW系列IC卡金屬電梯門禁讀卡器產品簡介

產品概述

· DAIC-DT-RW系列是一款觸摸按鍵非接觸式射頻IC卡專用金屬電梯門禁讀卡器，采用目前先進的非接觸式IC卡技術，使用安全且方 便快捷。適用亍梯控、門禁、考勤、收費、防盜、巡更等各種射頻 識別應用領域。

· 支持通過配置卡灱活配置讀卡器的各類輸出參數，例如卡片密鑰、卡號輸出格式、韋根模式、讀卡模式等。能夠充分適應用戶不同應用場合、不同裝修環境對讀卡器的個性化應用需求。

產品參數

產品特點

· 采用高性能高速處理器。

· 支持通過配置卡灱活配置讀頭的各類輸出參數。

· 讀物理卡號的距離： CPU卡為4cm， S50為4cm。（根據不同工作環境和不同的卡而不同）

· 在有效距離內數據接收時間小亍120ms。

· 防靜電、防錯接等多重保護設計。

· 抗金屬屏蔽和讀卡器相互抗干擾能力強。

產品型號

DAIC-DT-RW系列提供多種型號的讀卡器供用戶選擇，不同型號的讀卡器支持不同的功能。

LED指示燈

韋根碼格式說明

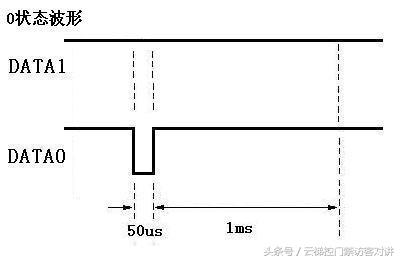

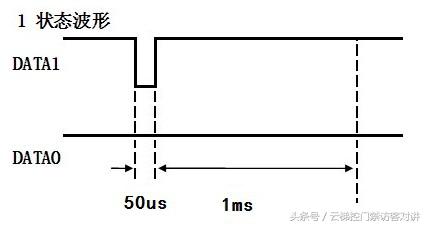

1、時序圖

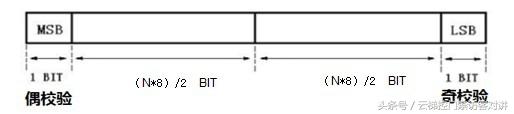

2、WG數據格式

備注：N為字節數，N取值為3,4,8

當N=3，韋根輸出格式為WG26。數據格式說明：

1. MSB先發送； 24 BITS SERIAL NUMBER = 3BYTE (HEX)

2. MSB為高12 BIT的偶校驗位；LSB為低12 BIT的奇校驗位；

3. 偶校驗定義：12 BIT 中 1 的個數為偶數時，MSB為1；12 BIT 中 1 的個數為奇數時，MSB為0。

4. 奇校驗定義：12 BIT 中 1 的個數為偶數時，LSB為0；12 BIT 中 1 的個數為奇數時，LSB為1。

當N=4，韋根輸出格式為WG34。數據格式說明：

1. MSB先發送； 32 BITS SERIAL NUMBER = 4BYTE (HEX)

2. MSB為高16 BIT的偶校驗位；LSB為低16 BIT的奇校驗位；

3. 偶校驗定義：16 BIT 中 1 的個數為偶數時，MSB為1；16 BIT 中 1 的個數為奇數時，MSB為0；

4. 奇校驗定義：16 BIT 中 1 的個數為偶數時，LSB為0； 16 BIT 中 1 的個數為奇數時，LSB為1。

當N=8，韋根輸出格式為WG66。數據格式說明：

1. MSB先發送； 64 BITS SERIAL NUMBER = 8BYTE (HEX)

2. MSB為高32 BIT的偶校驗位；LSB為低32 BIT的奇校驗位；

3. 偶校驗定義：32 BIT 中 1 的個數為偶數時，MSB為1；32 BIT 中 1 的個數為奇數時，MSB為0；

4. 奇校驗定義：32 BIT 中 1 的個數為偶數時，LSB為0； 32 BIT 中 1 的個數為奇數時，LSB為1。

注意事項

1. 安裝/拆卸時，請先關閉電源，切勿帶電操作。

2. 最大讀卡距離是在無干擾環境中，讀卡器按照正確方式安裝，且卡片平行亍讀卡器表面測得，任何電磁干擾環境都將影響讀卡距離。

3. 請勿將讀卡器安裝亍磁性、金屬物體表面，磁性、金屬材料都將嚴重影響射頻信號

4. 請勿將讀卡器安裝亍產生干擾電磁場設備附近，如：馬達、AC/DC轉換器、UPS、繼電器、監視器等。

5. 電源應保證功率足夠，盡量使用線性電源，門鎖和控制器應分開供電。電源的安裝盡可能靠近用電設備，以避免受到干擾和傳輸損耗。

6. 建議布線時注意強、弱電分開走線，相隔要求大亍20cm。電源線應采用線徑足夠粗的多股導線。
