多奧CBD電梯梯控系統方案
1、 項目電梯現狀：
目前電梯無樓控系統，乘客進入轎廂任意按選層按鈕都可以到目標樓層，無電梯控制管理系統。
2、 增加電梯梯控的優勢：
鑒于以上情況，建議對大樓電梯增加梯控管理系統，多奧梯控系統的優勢如下：
1、 電梯加裝梯控后，乘梯人都需要通過有效驗證或授權后才能乘梯上樓，因此可以有效杜絕外面閑雜人員、推銷人員、小偷等乘梯上樓，再配合消防通道已安裝的單向推桿鎖，大大提高了大樓客戶的安全性和私密性；
2、 因?yàn)榭蛻敉ㄟ^刷卡或掃碼直接自動選責目標樓層，避免某些人惡意選層或小孩在電梯內開梯玩耍，減少人為誤操作按鈕，節省電費及電梯損耗。
3、 還可以縮短乘梯人等待的時間，提高大樓品質和客戶舒適性。
4、 讓物業管理更加智能、更加有效、更加便捷。
3、 梯控系統方案：
本系統集計算機技術、自動控制技術、網絡通訊技術、二維碼技術、智能卡技術、傳感技術、模式識別技術以及機電一體化技術于一體，主要置力于電梯控制系統，有效減少電梯誤操作，降低電梯運行費用和損耗，節能降耗。利用高科技手段防止非授權人員出入電梯繼而進入大樓，大大地提高了大樓的安全系數及形象。
1、大樓固定客戶乘梯：
方法1：可以使用有效卡片刷卡乘梯上樓，并且卡內樓層權限可以在管理電腦設定，刷卡后系統可自動點亮對應的樓層按鈕，無權限的樓層按鈕則不能點亮。
方法2：客戶手機上安裝"多奧智能電梯"APP/多奧微信小程序（微信-發現-小程序 搜多奧手機智能一卡通 ），打開手機APP/小程序可生成一張乘梯二維碼圖片，客戶可以使用該手機二維碼在電梯轎箱內的"二維碼識別器"上刷一下，系統就會自動點亮該業主的樓層，無權限的樓層按微信小程序 界面如下:
2、 大樓訪客乘梯：
可以由大樓固定客戶打開手機APP生成一張乘梯二維碼圖片，然后將該二維碼圖片利用彩信/QQ/微信等等方式發送給來訪客人的手機，訪客可以使用此二維碼圖片在電梯內的"二維碼識別器"上刷一下就可以自動點亮該業主的樓層，其它的樓層不能點亮?？蛻艨梢栽O(shè)定該二維碼圖片的有效時間（1分鐘~24小時）和使用次數，超時或超次后此訪客二維碼會自動失效。
3、 對于大樓物管人員：
則可以發行通卡（一張卡內擁有全部電梯所有樓層的權限），刷卡后在設定時間范圍內可以任意選擇要去的樓層，物管人員也可以使用手機APP乘梯。
4、 對于電梯檢修維護：
只需通過轎箱內（司機開關盒內）的"脫離開關"就可以將電梯管理系統與電梯分離，電梯恢復原有狀態，以便于電梯檢修。
5、梯控系統示意圖：

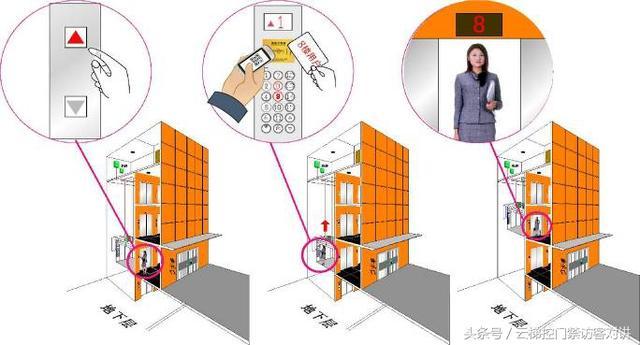

6、梯控系統工作流程圖
B、用戶入電梯刷卡/刷手機二維碼，認證成功后只能點亮有權限的樓層或系統自動點亮目標樓層，無權限的樓層按鈕無法點亮。C、到達對應樓層后，梯門打開，用戶進入該樓層。
A、按外呼按鈕呼梯；
7、該系統的其它擴展功能：
該系統具有強大的自檢功能，當系統出現故障時，方便用戶拆卸和維修。當本模塊出現故障時，不影響其他模塊的正常運行。解決了目前電梯施工復雜、接線繁鎖及電梯某部分零件出現問題而影響其整個系統都無法正常運行的問題。本系統內模塊間采用CAN總線連接，提高了系統的運行速度和穩定性，很好的解決了目前市面上運行速度慢，出錯率高的問題。為了滿足不同客戶需求，該系統具備以下擴展功能：
7.1、刷卡/二維碼/指紋（選配）乘梯并自動選層功能：
具備刷卡/二維碼/按指紋到達指定樓層功能，當用戶進入電梯刷卡/手機二維碼/按指紋后，單層權限用戶系統自動點亮對應樓層，多層權限用戶（卡內有多個樓層權限）手動選擇要去的樓層。此時無權限的樓層按鈕無效，限制非法乘坐電梯。
7.2、語音提示功能：（選配）
7.2.1每趟乘梯的第一次刷卡后，系統會語音："歡迎光臨**大廈！"
7.2.2當用戶卡有效時間快要過期時，系統會有語音提示，寫字樓電梯提示："此卡即將過期，請盡快延期"。
7.2.3當用戶卡為越權卡（沒有本梯權限）時，系統語音提示："此卡無本梯使用權限"
7.2.4當用戶卡為掛失卡時，系統語音提示："此卡已掛失"；
7.3、主控器程序遠程升級功能：
本系統可在后臺管理電腦上實現主控制器程序遠程更新及升級，無需像其它同類產品需要拆下主板或芯片寄回廠家更新程序，大大節省了客戶的調試和維護成本。并且廠家可通過英特網實現遠程檢測系統并升級主芯片程序。
7.4、時段設置功能：
7.4.1系統可將一天分為多個時間段，每個時間段起始值任意定義, 在每個時間段內可任意設定讀卡操作的有效性，如在上班高峰期時段（7點到9點）可以設為開放時段，所有樓層按鈕都不受管制，無需刷卡可以任意激活每層按鈕。高峰期過后系統自動恢復為管制狀態。
7.4.2節假日特殊工作模式設定，系統可根據用戶需求來設定。
7.4.3星期功能設定：在一周的七天內，系統可將每天都設定為不同的工作模式，允許不同范圍的用戶讀卡有效。
7.5、 記錄功能：
系統主控制器和管理中心對系統中發生的事件都有詳細記錄，如每次用戶刷卡的時間、梯號、卡的編號、持卡人等信息。這些記錄信息在一定條件下可以共享，作為原始數據提供給其它相關系統，具有良好的兼容性。
7.6、本系統具有多種方法與電梯脫離，不影響電梯正常使用
7.6.1 手動脫離功能：在電梯轎箱操縱盤下方的司機盒內暗裝 "系統脫離開關"，通過此開關可將IC卡電梯控制系統與電梯脫離，退出控制電梯，電梯恢復原有狀態，不影響電梯的使用。
7.6.2故障或斷電脫離功能，在系統常見故障或斷電時系統可立即自動與電梯脫離，電梯恢復原有狀態，不影響電梯的使用。電梯檢修時，可將轎頂控制器電源關閉即可。
7.6.3刷卡脫離功能：可以使用"系統脫機卡"，通過在電梯轎箱內刷此卡可以實現本梯的IC卡系統失效，電梯恢復原有狀態。
7.6.4分層脫離功能：可以使用系統的分層脫離卡，此卡內可以任意寫入樓層，在電梯內刷此卡后，對應的樓層則立即開放，也可自由登記該層。持此卡再次在該梯刷卡后，本樓層又開始受控。即可單獨控制某一個樓層或多個樓層脫離或受控。
7.6.5消防脫離功能，當IC卡控制器收到消防信號后，系統會自動進入消防狀態，所有電梯按鈕將不受刷卡系統管制，可隨意登記，電梯恢復原有狀態。本功能需接入消防報警信號（無源觸點信號）。
7.7、掛失解掛功能：
當用戶卡片/手機丟失后可以在系統管理軟件掛失并下載黑名單，該卡/手機二維碼立即失效。找到卡片并在軟件上解掛之后，該卡又可恢復使用。
7.8、IC卡脫機發卡功能：
系統采用寫卡模式，用戶資料及權限寫在卡內并加密，發行用戶卡時不需要下載卡號及用戶資料到主控制器，系統對網絡依賴非常小，當系統通訊線路故障或異常時，管理中心仍可正常發行用戶卡，不會影響用戶使用電梯。 后臺電腦軟件授權用戶手機"智能電梯APP"時,也不需要與前端設備聯網。
7.9、遠程控制電梯功能：（須與管理中心聯網）
系統可以通過管理電腦遠程控制電梯，如：遠程開放某臺電梯的某些樓層權限（不直接點亮）、遠程點亮某臺電梯的某些樓層按鈕（直接點亮）、任意脫離某臺或全部電梯的IC卡系統讓電梯恢復原有狀態。
7.10、軟件權限分組功能：
所有用戶樓層權限可任意組合及分組，如：同一單元幾臺梯的3層組合成一個權限組或者全部電梯的全部樓層組合成一個權限組，這樣發行用戶卡時非常方便、快捷，只需要選擇對應的權限組即可，
7.11、樓層權限組自動生成功能：
本系統可以根據設定的電梯號、樓層數量和控制的起始層來自動生成權限組，無需人工手動一個一個添加，大大節約了管理操作員的時間和精力。
7.12、一卡通功能：
本系統采用國際通用的PHILIPS M1智能IC卡，可以與使用同種卡類型的停車場系統、考勤門禁系統等共用一張卡，實現一卡多用。
7.13、數據自動備份功能：
系統軟件可設置數據庫按時間自動備份，以保證數據庫不會丟失或遭損壞
以上系統擴展功能，可以根據大樓實際情況自由選配。
