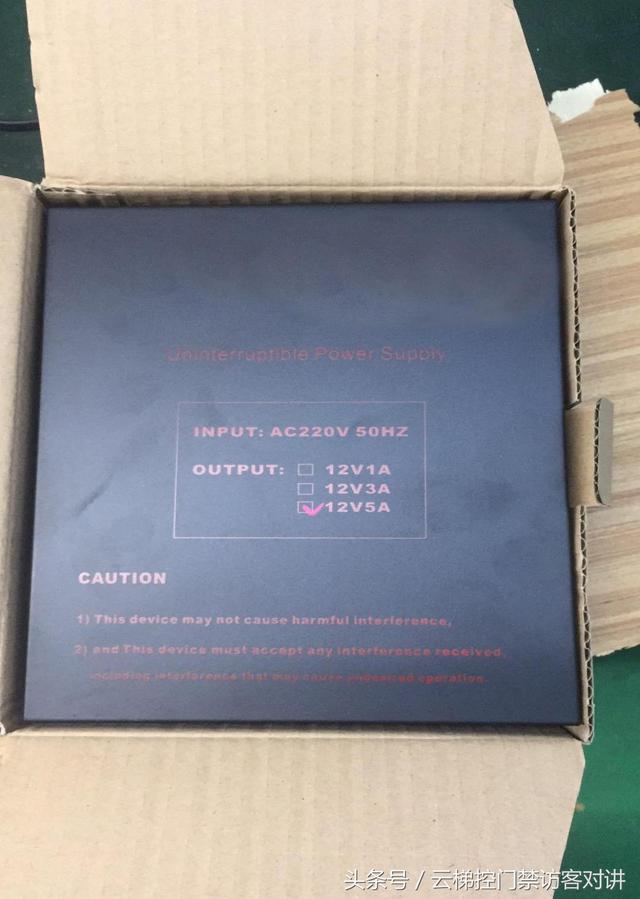

12V/5A UPS梯控電源使用說明書

一、概述 本電源為全自動智能型不間斷電源。它采用高質量元件，應用國際先進工藝流程精工制作而成。采用大電流穩壓，工作穩定。電池充電電量足、不過充、不欠充，電池電壓過低自動切斷輸出，有效保護電池。

二、主要技術參數：

1、輸入工作電壓：AC220V±10% 50/60Hz

2、輸出電壓：12V

3、使用電池類型：鉛酸蓄電池12V7AH

4、實用時間：接NO 鎖8-24 小時、接NC 鎖3-8 小時

5、工作環境濕度：<95% 6、溫度：-20℃~50℃

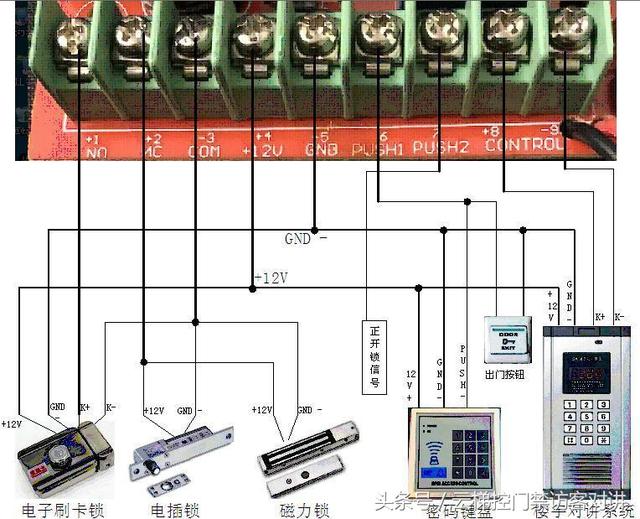

三、接線端子功用：

1腳NO+和3腳COM-：接常開鎖（電控鎖 陰極鎖）；常態無輸出，觸發后1-15 秒輸出 DC12V。

2腳NC +和3腳COM-：接常閉鎖（電插鎖 磁力鎖）；常態輸出DC12V，觸發后1-15 秒斷電。

4腳+12V 和5腳GND-：DC12V 穩壓輸出。

6腳PUSH-： PUSH-端單獨接梯控主機的PUSH/ON端，由梯控主機給出負信號開鎖。

7腳PUSH+：7腳輸入5-12V正電壓可開鎖；

8腳+和9腳-CONTROL 端：用于樓宇對講控制器主機開鎖輸出端或電梯控制器的直接 12V 電壓控制電鎖輸出端。

四、故障排除：

接通電源后，電源指示燈不亮，沒有電壓輸出。應檢查電源插座是否接觸不良，保險絲是否燒毀。

注：1、在安裝接線時請先關閉電源，切勿帶電操作！ 2、正常情況下電鎖均應接本電源箱輸出端上。 3、特別提示：為保證梯控運行穩定，建議電流大于500mA的電鎖不要直接從梯控主機接鎖。 4、接電控鎖（接線無極性之分且接有二極管放電回路）時必須把延時旋鈕調到0 秒，以防止燒壞電控鎖線圈。 5、接電池必須區分正負極。
