二維碼+動態人臉識別 梯控 通道方案
2018-09-20
1、方案簡介
隨著科學技術的推廣運用，多奧智能云一卡通智能管理系統（云門禁、云梯控、云通道、訪客、云消費、）越來越完善，社會各個行業的眾多部門紛紛引進了該系統，期望以此來提高管理檔次，降低管理成本。將智能一卡通智能管理系統應用于小區，可以提高物業管理的管理水平和管理效率，減少物業管理人員，也為住戶提供一個安全、便捷的生活環境。住宅小區內部的智能化管理手段一卡通智能管理系統的運用，成為各住宅小區走向科學化、智能化管理的良好途徑。
2、設計說明
歷經3年，多奧硬件+軟件工程師 （上位機、云平臺、安卓、IOS）日夜奮戰完美打通 訪客 云對講 門禁 通道 停車場 梯控 充電樁 所有硬件軟件平臺APP均自我研發生產銷售 解決行業內痛楚（有對講的沒梯控，有門禁的沒可視對講，有梯控的沒停車場，有停車場的沒訪客.... ）徹底解決現有市場幾大痛點：一，有平臺的沒硬件，只能拼湊；二，有硬件的不光沒平臺還是傳統；三，非藍牙脫機模式解決藍牙匹配問題；四，APP 二維碼 密碼 刷卡 人臉 指紋 ...融合；五，與第三方無縫websocket對接如 BA、智慧酒店、智慧城市、智慧社區、智慧校園、智慧工地....
多奧自主研發生產的訪客系統、云對講系統、云通道系統、云門禁系統、云梯控系統等硬件設備及基于B/S架構開發的管理平臺軟件已在小區、寫字樓、酒店、大型企業等諸多項目中應用，并取得了良好的口碑，愿意成為貴公司最可信賴的長期合作伙伴。
展望未來，我們將致力于技術專業化、生產規?；褪褂萌诵曰?，致力于推進品牌的建設和提高技術支持服務水平，實現公司的可持續發展，力爭成為中國最有競爭力的數字化智能設備研發生產企業。
?多奧技術優勢
?擁有一支穩定的、專業的軟硬件技術開發團隊：
?全部核心技術為自主知識產權，保證產品穩定性與延續性；
?研發上的高投入，保證產品與技術在行的領先；
?能提供完整的出入口解決方案及產品；
?管理軟件采用B/S架構，真正的云平臺；
?多奧產品優勢
?采用工業級ARM-CM3的32位高速多線程處理器平臺及嵌入式操作系統；
?采用主要元器件均為進口工業級產品，具有極高的穩定性和可靠性；
?多種安全保護措施：輸入輸出電源動態保護、瞬間電壓過壓及短路保護、防雷擊保護；
?門禁、梯控 、對講、訪客等產品管理平臺一體化、模塊化使系統改造、升級非常容易；
?多種識別方式：手機APP、人臉、指紋、二維碼、IC卡等識別方式，并可混合使用；
?集團化管理：支持總公司、物業、樓棟分級管理；
?安全通訊：銀行級別安全，采用SSL證書模式，異地備份，數據永不丟失；
?跨平臺：支持電腦、平板、手機登陸，隨時隨地辦公；
?高性能：全內存操作，實現極速體驗；
?開放接口：方便第三方軟件及硬件接入；
?多奧云平臺
?瀏覽器登陸，隨時辦公；
?集中監管，數據實時準確；
?分散管理，日常操作高效公開；
?部署快捷，擴展成本低；
?使用簡單，維護方便；
?實時監控：設備運行狀態
?接口透明，集成方便快捷性能穩定，容錯性好
項目簡介
業主操作流程
訪客操作流程
業主乘梯：

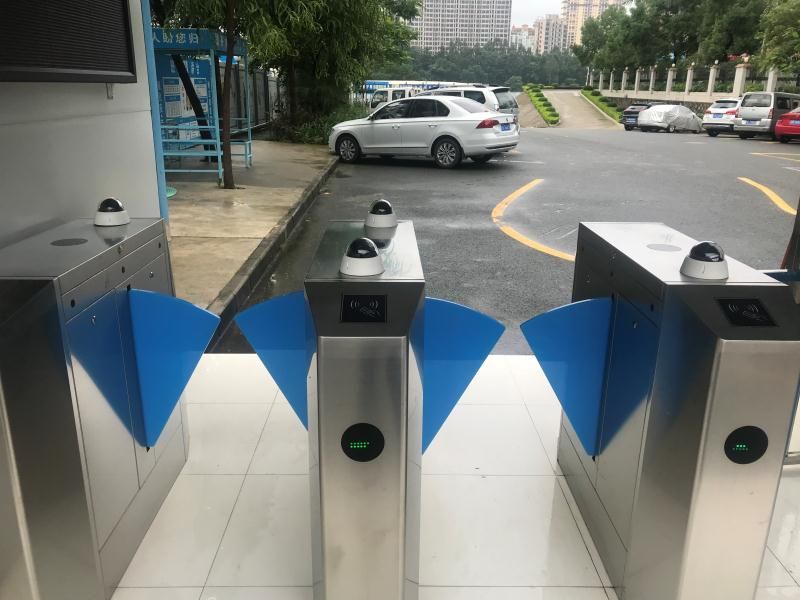

方法1：業主通過人臉識別，通過權限內的人行通道閘機，并且通過人臉識別乘坐對應電梯，如果業主對應單層權限，則進入電梯以后人臉識別完成會自動點亮對應樓層，無需手動按電梯按鍵。如果對應多層權限，則進入電梯人臉識別完成后需手動選擇本次需要去的樓層按鍵，業主只能在權限內選擇按鍵。
方法2：在業主手機上安裝多奧的“智能電梯”APP/微信小程序(微信公眾號)，打開手機APP點擊乘梯、開閘；或打開微信公眾號可生成一張乘梯動態二維碼圖片， 使用生成的二維碼通過人行道閘，進入電梯以后在電梯內的二維碼讀頭上刷二維碼乘坐電梯。如果對應單層權限，刷完二維碼后無需按樓層按鍵，電梯按鍵自動點亮。如對應多層電梯權限，刷完二維碼后需要再手動選擇本次乘梯所需要去的樓層按鍵，選擇樓層按鍵只能在權限內選擇。
業主互訪：
業主互訪即雖然同是本大樓的業主，但是因為是兩家單位等其他原因，互相沒有對方的乘梯權限，但是以為業務需求等原因，需要乘坐電梯到對方公司的乘梯需求。
對于有互訪需求的業主，可以聯系拜訪人員通過彩信、微信、郵件等方式發有效的二維碼，拜訪人員持有效的二維碼就可直接乘坐電梯到達拜訪單位所在樓層。無需到前臺或訪客機處登記獲取權限。
來訪人員
方法一：可以持身份證在訪客機上登記獲取相應權限，訪客機完成登記后就可通過人臉識別通過人行通道閘機以及乘坐電梯，乘坐過程同入住業主。
方法二：如果忘記帶身份證可以持其他有效證件到服務臺，通過人工方式確認身份以及拜訪需求，由工作人員下發對應權限，完成登記后就可通過人行閘機以及乘坐電梯。乘坐方法同業主乘坐方法。
方法三：聯系拜訪業主，由業主生成一張授權二維碼圖片，然后將該二維碼圖片利用彩信/QQ/微信等等方式發送給來訪客人的手機，客人可以使用此二維碼圖片在人行通道以及電梯的二維碼讀頭上刷二維碼，乘坐電梯，業主可以設置二維碼的使用次數以及有效時間。次數用完或者超過有效時間，二維碼自動失效。
對于內部物管人員：可以通過人臉、手機二維碼、IC卡完成通過道閘以及乘坐電梯
對于電梯檢修維護，只需通過轎箱內（司機開關盒內）的“脫離開關”就可以將電梯管理系統與電梯分離，電梯恢復原有狀態，以便于電梯檢修。
一、系統設計目的：
1、讓樓盤更加智能、安全并提高物業管理手段的智能化。
采用人臉識別系統呼梯授權，提高入住業主的通行效率，增強業主的智能化體驗感。解放業主雙手，減少候梯時間。
由于所有電梯都需要通過有效驗證或授權后才能乘梯上樓，因此可以有效杜絕外面閑雜人員、推銷人員等乘梯上樓，樓梯通道可以使用單向門禁系統來管制，大大提高業主的安全性和私密性。
2、二維碼乘梯解決訪客乘梯問題，也增加業主乘梯便捷程度
業主通過自己手機APP或者微信小程序（微信公眾號）根據訪客需要生成加密動態二維碼，在任何地方都可以授權訪客乘梯。業主就算忘了帶卡片、手機，也可以通過任何一部手機登錄自己的賬戶通過二維碼乘坐電梯。
3、減少電梯誤操作，節省電費及電梯損耗。
系統可以有效避免某些人惡意選層或小孩在電梯內開梯玩耍造成縮短電梯使用壽命，浪費電費，還可以縮短乘梯人等待的時間。
4、讓物業管理更加智能、更加有效、更加便捷。
a.由于本系統可以增強樓盤的安全性，因此可以有效減輕物業保安的工作壓力，
b.通過對業主卡片的有效管理，可以讓物業管理更加高效便捷，避免方面組織帶來的尷尬以及矛盾沖突。
c.系統的故障自動與電梯脫離功能，可以有效減輕物業維護人員的工作壓力。
d.系統的遠程更新主程序功能也可大大減輕物業設備維護人員的工作壓力，在系統主程序發生故障時，可由廠家通過英特網遠程更新主程序。
二、系統特點：
1、本系統與電梯為無源觸點或者協議通信連接，不破壞電梯原有部件及線路，通過感觸點連接與電梯完全電氣隔離，并且可以兼容所有品牌電梯；
2、系統全部采用原裝日本歐姆龍品牌繼電器輸出，性能非常穩定、可靠、抗干擾強。
3、本系統可將電梯與其它第三方系統實現聯動控制，讓樓宇更加智能化、人性化；
4、本系統可配清晰的語音提示功能，電梯在一樓或地下層開門后，系統會語音提示用戶：“請刷卡乘梯”，用戶刷卡后，系統可播放語音歡迎詞如“歡迎光臨****！”，而且在卡片有效期將要到期、掛失、修改密碼等等情況下都會有清晰的語音提示。
5、本系統采用手機二維碼和IC卡兩種身證認證模式，大大方便外來訪客乘梯，減輕物業保安的工作壓力。
6、多奧具有獨一無二的遠程更新或升級主板程序功能，無須拆下芯片或主板寄回廠家，大大節省維護時間和成本。
7、本系統具有故障自檢功能，當系統發生故障后，可立即自動與電梯脫離，不會影響電梯的正常使用。
8、本系統具有消防脫離、手動脫離、停電脫離、故障脫離等多種與電梯脫離的功能，系統脫離后電梯所有樓層不受管制，電梯恢復原有狀態；
9、本系統采用寫卡密鑰模式，用戶卡數量不受控制器存儲空間限制，并且刷卡驗證速度也不受用戶數量的影響，系統可以完全脫機運行及脫機發卡。
10、采用超大黑名單容量設計，一臺電梯就可以管理65535個黑名單。
11、本系統采用先進的CAN總線通訊方式，比傳統的RS485更快、更穩定。
12、本系統全部采用ARM 32位處理器，功耗低、速度快、可靠性高。
三、系統設計目的
1、讓樓盤更加的智能，管理更加先進
通過先進的動態人臉識別比對技術，在不知不覺中完成人員身份鑒別，電梯權限授權。通過動態二維碼技術，輕松管理授權及訪客乘坐電梯，既能有效控制未經許可人員乘梯，又能在物業管控范圍內讓業主自主管理來訪人員。
2、讓樓盤更加安全。
由于所有電梯都需要通過有效驗證或授權后才能乘梯上樓，因此可以有效杜絕外面閑雜人員、推銷人員、小偷等等乘梯上樓，樓梯通道可以另使用單向門禁系統來管制，大大提高業主的安全性和私密性。
2、減少電梯誤操作，節省電費及電梯損耗。
系統可以有效避免某些人惡意選層或小孩在電梯內開梯玩耍造成減小電梯使用壽命，浪費電費。還可以縮短乘梯人等待的時間。
3、讓物業管理更加創新、更加有效、更加便捷。
4、讓用戶更加安全的同時，也可讓用戶感覺到便捷和尊貴。
三、系統連接示意圖：
系統運作流程圖
業主乘梯流程：
外來訪客乘梯流程：
來訪客人可以使用業主發送給他的手機二維碼圖片在電梯內的“二維碼識別器”上刷一下就可以自動點亮該業主的樓層，其它的樓層不能點亮。業主可以設定該二維碼圖片的(當日有效)有效時間（1分鐘~24小時），超時后會自動失效。
系統功能
開放式冗余性模塊化結構，具有強大的自檢功能，當系統出現故障時，方便用戶拆卸和維修。當本模塊出現故障時，不影響其他模塊的正常運行。解決了目前電梯施工復雜、接線繁鎖及電梯某部分零件出現問題而影響其整個系統都無法正常運行的問題。
本系統內模塊間采用CAN總線連接，提高了系統的運行速度和穩定性。很好的解決了目前市面上運行速度慢，出錯率高的問題。

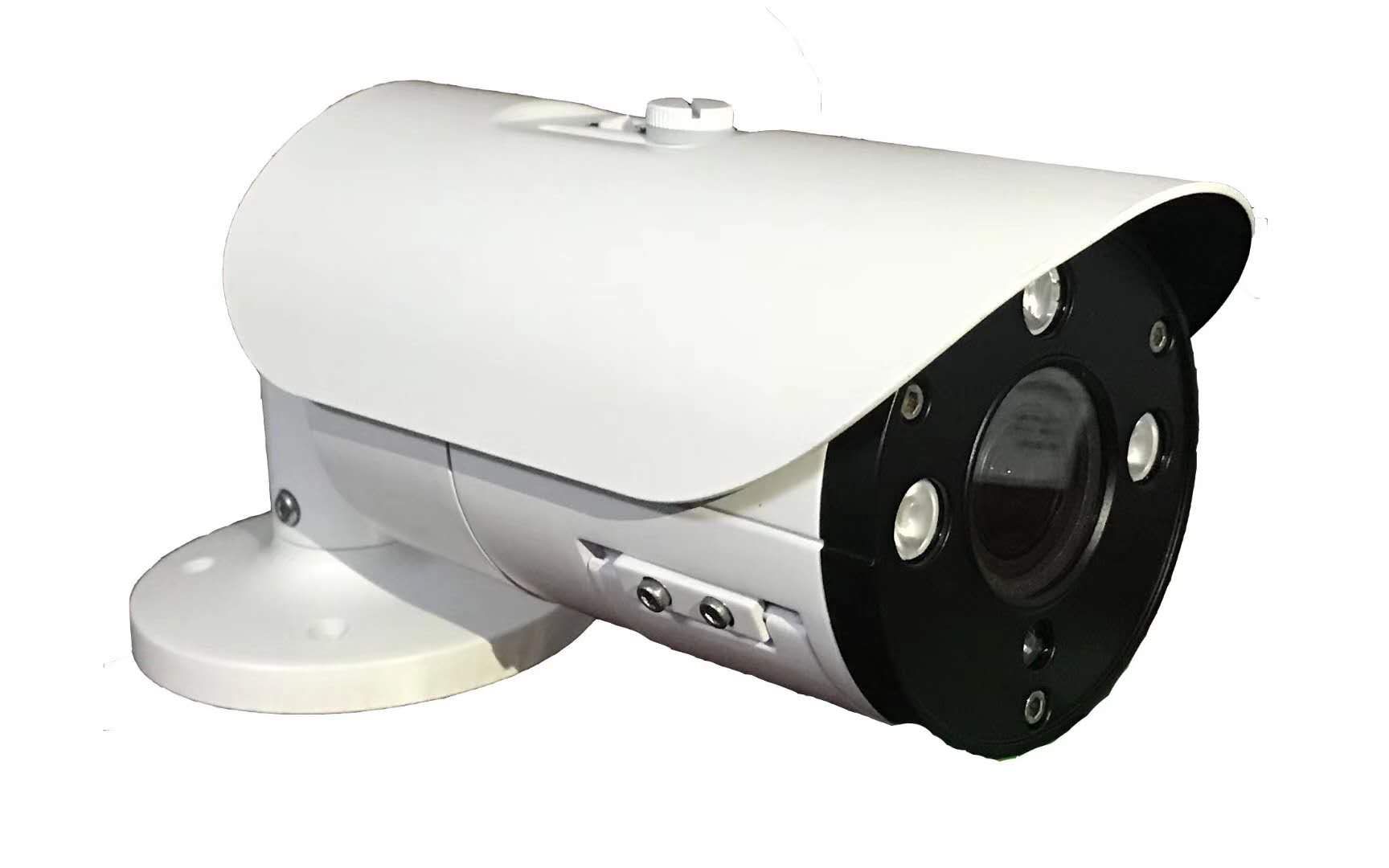

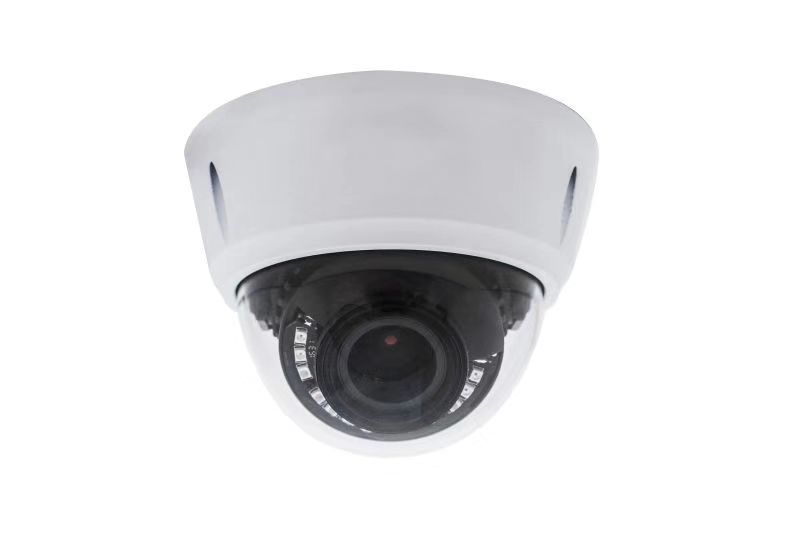

1、人臉識別動態比對功能
多奧人臉識別比對一體機集圖像采集、人臉檢測、人臉跟蹤和人臉識別等功能為一體，在識別速度、識別效果上達到行業領先水平，在無形中就可以完成圖像抓拍、身份識別、電梯授權的工作。
2、刷卡/二維碼/指紋乘梯并自動選層功能：
具備人臉/刷卡/二維碼/按指紋到達指定樓層功能，當用戶進入電梯人臉/刷卡/手機二維碼識別后，單層權限用戶系統自動點亮對應樓層，多層權限用戶（卡內有多個樓層權限）手動選擇要去的樓層。此時無權限的樓層按鈕無效，限制非法乘坐電梯。
2、語音提示功能：（選配）
a.每趟乘梯的第一次刷卡后，系統會語音：“歡迎光臨**大廈！”
b.當用戶卡有效時間快要過期時，系統會有語音提示，寫字樓電梯提示：“此卡即將過期，請盡快延期”。
c.當用戶卡為越權卡（沒有本梯權限）時，系統語音提示：“此卡無本梯使用權限”
d.當用戶卡為掛失卡時，系統語音提示：“此卡已掛失”；
3、主控器程序遠程升級功能：
本系統可在后臺管理電腦上實現主控制器程序遠程更新及升級，無需像其它同類產品需要拆下主板或芯片寄回廠家更新程序，大大節省了客戶的調試和維護成本。并且廠家可通過英特網實現遠程檢測系統并升級主芯片程序。
4、時段設置功能（建議需聯網使用）：
（1）系統可將一天分為多個時間段，每個時間段起始值任意定義, 在每個時間段內可任意設定讀卡操作的有效性，如在上班高峰期時段（7點到9點）可以設為開放時段，所有樓層按鈕都不受管制，無需刷卡可以任意激活每層按鈕。高峰期過后系統自動恢復為管制狀態。
（2）節假日特殊工作模式設定，系統可根據用戶需求來設定。
（3）星期功能設定：在一周的七天內，系統可將每天都設定為不同的工作模式，允許不同范圍的用戶讀卡有效。
5. 記錄功能：
系統主控制器和管理中心對系統中發生的事件都有詳細記錄，如每次用戶刷卡的時間、梯號、卡的編號、持卡人等信息。這些記錄信息在一定條件下可以共享，作為原始數據提供給其它相關系統，具有良好的兼容性。
6、本系統具有多種方法與電梯脫離，不影響電梯正常使用
a. 手動脫離功能：在電梯轎箱操縱盤下方的司機盒內暗裝 “系統脫離開關”，通過此開關可將IC卡電梯控制系統與電梯脫離，退出控制電梯，電梯恢復原有狀態，不影響電梯的使用。
b.故障或斷電脫離功能，在系統常見故障或斷電時系統可立即自動與電梯脫離，電梯恢復原有狀態，不影響電梯的使用。電梯檢修時，可將轎頂控制器電源關閉即可。
c.刷卡脫離功能：可以使用“系統脫機卡”，通過在電梯轎箱內刷此卡可以實現本梯的IC卡系統失效，電梯恢復原有狀態。
d.分層脫離功能：可以使用系統的分層脫離卡，此卡內可以任意寫入樓層，在電梯內刷此卡后，對應的樓層則立即開放，也可自由登記該層。持此卡再次在該梯刷卡后，本樓層又開始受控。即可單獨控制某一個樓層或多個樓層脫離或受控。
e．消防脫離功能，當IC卡控制器收到消防信號后，系統會自動進入消防狀態，所有電梯按鈕將不受刷卡系統管制，可隨意登記，電梯恢復原有狀態。本功能需接入消防報警信號（無源觸點信號）。
7、掛失解掛功能：
當用戶卡片/手機丟失后可以在系統管理軟件掛失并下載黑名單，該卡/手機二維碼立即失效。找到卡片并在軟件上解掛之后，該卡又可恢復使用。
8、脫機發卡功能：
系統采用寫卡模式，用戶資料及權限寫在卡內并加密，發行用戶卡時不需要下載卡號及用戶資料到主控制器，系統對網絡依賴非常小，當系統通訊線路故障或異常時，管理中心仍可正常發行用戶卡，不會影響用戶使用電梯。
9、遠程控制電梯功能：（須與管理中心聯網）
系統可以通過管理電腦遠程控制電梯，如：遠程開放某臺電梯的某些樓層權限（不直接點亮）、遠程點亮某臺電梯的某些樓層按鈕（直接點亮）、任意脫離某臺或全部電梯的IC卡系統讓電梯恢復原有狀態。
10、軟件權限分組功能：
所有用戶樓層權限可任意組合及分組，如：不同電梯的同一樓層組合成一個權限組或者全部電梯的全部樓層組合成一個權限組，這樣發行用戶卡時非常方便、快捷，只需要選擇對應的權限組即可，
11、樓層權限組自動生成功能：
本系統可以根據設定的電梯號、樓層數量和控制的起始層來自動生成權限組，無需人工手動一個一個添加，大大節約了管理操作員的時間和精力。
12、一卡通功能：
本系統采用國際通用的PHILIPS M1智能IC卡，可以與使用同種卡類型的停車場系統、考勤門禁系統等共用一張卡，實現一卡多用。
14、數據自動備份功能：
系統軟件可設置數據庫按時間自動備份，以保證數據庫不會丟失或遭損壞
系統硬件介紹
軟件介紹
1、系統軟件主界面
2、軟件設備管理界面
3、電梯遠程控制界面
4、控制時段管理界面
5、記錄查詢界面
6、用戶樓層權限組自動生成界面
7、發卡管理界面
8、遠程主程序更新/升級界面
9、人臉識別界面
系統的售后、維護
1.維護服務：
如果用戶在產品使用或維護方面存在疑問時，可以撥打我們售后服務電話400-600-5356，我們會及時解答用戶提出的疑問，幫助用戶解決技術問題，由專門的工程師受理用戶來話，保證用戶在使用設備的過程中，及時得到技術上的支援和服務。維護服務中心人員均具有豐富的系統維護經驗，隨時為客戶提供最優質的服務。故障保修時，請用戶指定聯系人通知我方或請用戶單位書面通知我們；我們接至通知將立即派工程師到使用現場處理；系統自開通驗收合格之日起，免費保修一年，終身維護。
免費維修期內人為或自然災害引起的故障或損壞，僅收取維修成本費
免費維修期以外的維修服務僅收取維修成本費。
2.以下情況不屬保修范圍：
1、因不正常操作及人為或自然災害而引起的損壞；
2、自行拆卸改換機內任何部分（如：線路、零件）后造成損壞；
3、非我方指定的專業技術人員指導安裝而引起的故障。
3.更新改進服務：
產品設計更新提高或軟件版本升級，供方即時通知和協助需方進行已運行系統的改進提高，并無償提供軟件新版本，使用戶的系統處于最先進的水平和最完善的狀態。使用戶隨著時代的進步而方便地增加新業務，帶來更多的收益。用戶對系統改制、擴容、拆點等不同要求，公司將及時、準確地予以滿足。例如：用戶對開通系統在容量不變的情況下，要求變更設備安裝點、用戶種類和配置，以及重新編制系統數據、用戶數據等等。這些要求，都將得到我公司的及時滿足。對于新增設備，按新設備的開通來處理。
4.建立用戶檔案，完善產品質量：
公司工程部除開展用戶技術咨詢服務外，還負責受理和收集用戶投訴咨詢信息，保證用戶提出的問題和要求能得到及時處理，并對處理情況進行跟蹤和驗證。同時建立用戶檔案，記錄產品使用情況，為今后公司產品的質量改進提供依據。
