智能梯控系統調試說明
1、電梯轎廂操作面板上乙方需開一個方型孔，用于裝置讀卡頭，尺度為：長88mm×高55mm，開孔方位后部留出40mm的空間，電梯公司根據電梯轎廂操作箱的規劃，合理確定IC卡讀卡頭的裝置方位，并供給相關的圖紙，讀卡頭的固定由乙方現場自行處理。
2、需在電梯機房和轎箱頂部鄰近供給溝通220V電源供IC卡設備運用。

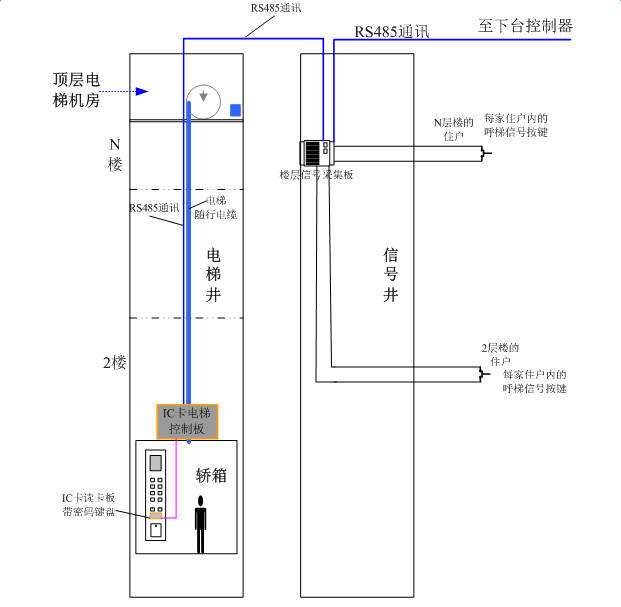

3、IC卡電梯控制體系的設備需裝置于電梯機房和轎箱頂部，電梯公司應考慮電梯主控制器（箱體尺度：350mm×350mm×110mm）在電梯轎廂頂?shù)难b置方位并供給相關的圖紙。
4、乙方在設備裝置調試時，需有專業電梯保護人員在現場供給支撐。
5、乙方供給機房到轎頂?shù)?*0.75mm2隨行線纜，用于群控器、聯網、消防等設備與主控器間的通訊。其布線施工綁扎等需求電梯公司現場技術指導及合作。
6、電梯公司需在電梯轎箱頂部供給一個無源開關量的消防信號，用于多奧IC卡電梯控制器消防聯動功能。
7、電梯公司現場合作乙方采用無源干接點方法截取電梯按鍵信號線的接入。
8、對講公司合作乙方做協議或硬件聯動的接入。
