智能外呼梯控系統工作原理圖
2018-08-17

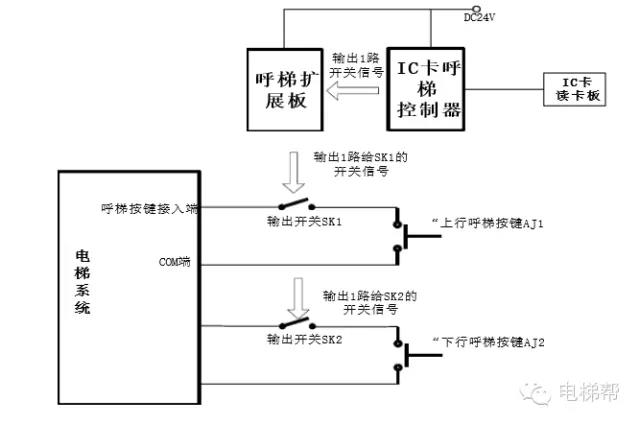

智能外呼梯控系統工作原理圖：
①由于1樓有“上行呼梯和下行呼梯鍵”，故為了同時截取該兩個信號輸出，該種接法需加1塊2路開關輸出的呼梯擴展板（注：若1樓只有“上行呼梯鍵”，則無需加該呼梯擴展板，因?yàn)镮C卡控制板的1路開關輸出就可截取上行信號）。
②SK1和SK2分別與AJ1和AJ2串聯。
③IC卡控制板和呼梯擴展板上電前：SK1、SK2都閉合，則呼梯按鍵AJ1、A2有效。
④IC卡控制板和呼梯擴展板上電后：SK1、SK2都斷開，則呼梯按鍵AJ1、AJ2無效。
⑤刷IC卡，IC卡控制板的1路開關輸出動作，控制呼梯擴展板上SK1、SK2同時動作。
⑥刷卡后：SK1、SK2都閉合，則2—4秒內按AJ1、AJ2任意1個按鍵有效；2—4秒之后SK1、SK2都復位，按AJ1、AJ2鍵都無效。
