別被嚇住了，電梯門禁（梯控）安裝其實并不難
2018-06-20
電梯門禁又稱梯控，主要用于對電梯的出入權限進入控制，只有授權卡在讀卡器刷過后，才能到達指定樓層。梯控的使用越來越普遍了，很多人覺得梯控很神秘，很高不可攀，其實說到底它不過是門禁的一種，只要您會門禁接線，梯控也不在話下，如果您對門禁接線還不了解，建議您閱讀我的另一篇頭條文章《知其所以然，再談門禁接線》，看過之后再來看這篇文章會更有收獲。
1. 梯控的分類
梯控既然是門禁，所以原理上就是用繼電器控制線路的通斷，本質上是開關。梯控的控制方式有兩種，一種是總控，即只要刷過授權卡后，可到達任一控制樓層。另一種是分控，即可授權到某個（或某些）具體樓層，刷卡過后可選擇到指定的樓層?？偪氐奶菘刂恍枰粋€繼電器就可以了，分控則是有多少樓層就需要多少繼電器。所以分控的方式對成本要求更高。另外根據其是否有網線的連接，可有聯網梯控和脫機梯控之分。聯網梯控的好處是可實現在線授權，實時控制，實時顯示運行狀態，缺點是要在梯井上面布設網線，施工不便。脫機梯控用管理卡脫機授權，好處是無須再布設網線，安裝方便，缺點是無法實時查看運行狀態和出入數據。本人只針對脫機梯控進行講解，聯網梯控的使用更加方便，脫機的明白了在聯網的也就觸類旁通了。
2. 梯控的組成
梯控一般由控制板、讀卡器（又稱讀頭）、發卡器組成。需要說明的是，脫機梯控的取電非常方便，它可支持從8V到32V的電源，所以可直接從電梯背板上取電，在線梯控只支持12V電源，所以可能要外接電源。
3. 梯控安裝方法

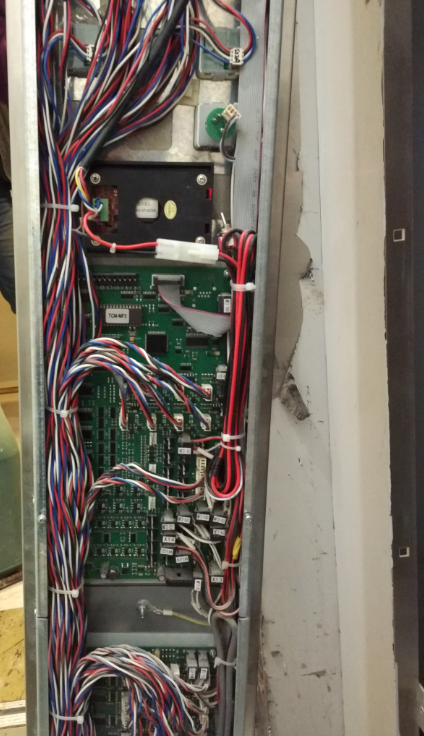

簡而言之，梯控控的是電梯井里的樓層按鈕或者是樓層外進門按鈕。打開電梯按鈕面板，可發現每個按鈕后面是4根排線，這4根排線中其中一根是12V電源正極（一般為紅色），找到它，我們要控的就是它。
1）總控式梯控的接線
將要控制的所有樓層按鈕的12V正極從中間剪斷，兩頭分別串在一根線上，然后將串起來的線的出線分別接在梯控板的NC和COM端上，為什么是接到NC和COM端呢，這要考慮到安全因素，因為接到NC和COM，意味著梯控板斷電情況下線路默認是通的，即電梯按鈕是可按的，這樣即使梯控板壞了，不工作了，電梯還能按照原來的邏輯運行。有些人會問，那梯控裝了有什么用，別急啊，雖然線是接到NC和COM上了，但是我們可以在梯控軟件里預先設定了NO與COM是連通的，NC與COM是斷開的，這樣只有刷卡通過后，NC與COM才會連通，也就實現了控制的目的。
2）分控式梯控的接線
與總控式區別在于，每一個電梯按鈕后面的12V電源線剪斷后，其兩頭分別接到梯控板上指定的繼電器的NC和COM端上，且要按順序接，如一樓就連接到第一個繼電器，二樓接到第二個繼電器上，以次類推，如果中間有跳過的樓層，梯控板上也要跳過相應的繼電器。
3. 梯控的軟件安裝與使用
不想說得那么繁復，其實只要硬件連接方面不出問題，相信軟件方面的問題反而好弄，只要是略懂電腦的，查看下說明文檔也就OK了，這里不想展開來講.
