電梯控制系統總體方案設計
2018-03-21
本電路并沒有采用微控制器編程實現（如單片機，PLC等），而采用邏輯門芯片和分立模擬器件來實現。本設計主要采用COMS相關電路和芯片，COMS電路具有制造工藝簡單，成本低，功耗小，輸入阻抗高，集成度高，電源電壓范圍寬等優點。
設計要求
基本要求（只能采用邏輯門芯片和分立模擬器件實現）
發揮部分（發揮部分可任選器件）
設計要求
基本要求（只能采用邏輯門芯片和分立模擬器件實現）
（1）電梯內部：開、關門鍵，樓層選擇鍵，報警鍵，樓層顯示，超重報警（重量可手動調節電位器模擬，大于設定值報警）。
（2）電梯外部：上、下樓鍵，樓層顯示。外部呼梯信號可存儲。
（3）樓層識別電路，開門關門到位信號，可利用人工模擬。
（3）樓層識別電路，開門關門到位信號，可利用人工模擬。
（4）當關門信號到位，樓層選擇完畢，超載稱重檢測無誤，可驅動電機動作（即功能控制板輸出信號）。運行方向可用兩個指示燈表示（上行可用紅發光管，下行可用綠發光管）。開到選擇樓層后，電機停止（即輸出無信號）。
（5）超載稱重檢測，若發生超載，發警報（發光管指示），電機不得動作（即功能控制板輸出無動作）。
（5）超載稱重檢測，若發生超載，發警報（發光管指示），電機不得動作（即功能控制板輸出無動作）。
發揮部分（發揮部分可任選器件）
（1）在PC機建立電梯運行歷史表格，該表格顯示該部電梯5分鐘內運行情況。（內容包括樓層數及運行時間）
（2）按報警鍵后，PC機可顯示故障內容，包括：電梯門開不到位，關不到位。
（3）電源質量檢測，單相電源應在180--240 V，為正常，否則報警。
（3）電源質量檢測，單相電源應在180--240 V，為正常，否則報警。

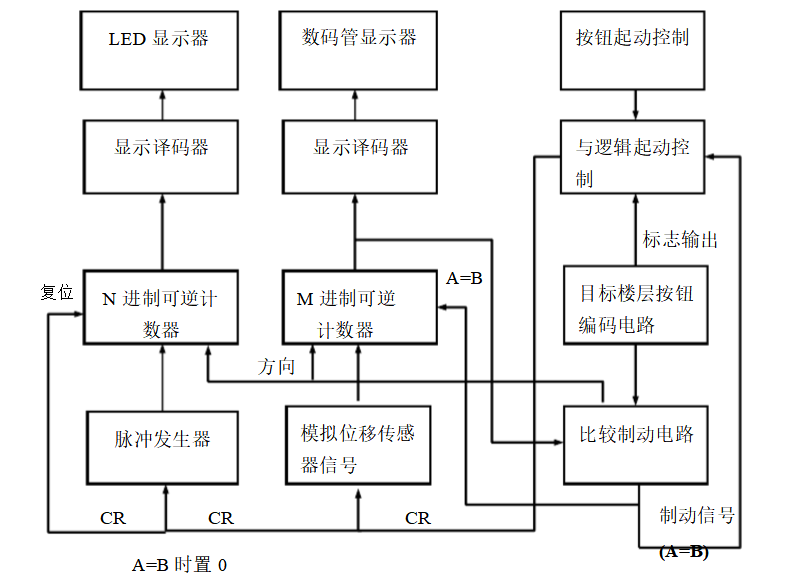

電路原理框圖
電路原理框圖
電路原理框圖
電梯原理圖
實現功能
用四個LED顯示電梯行進過程，并用數碼管顯示電梯當前所在樓層的位置，每層電梯的入口處設有請求按鈕，按下按鈕，則相應樓層的LED亮。電梯達到請求的樓層，該層的指示燈滅，電梯門打開；電梯自動關門，繼續運行。電梯運行中，運用比較器選擇所到樓層的先后順序。
