多奧IC卡電梯控制系統安裝手冊
2018-03-17
一、工具包。
主工具：手砂輪、螺絲刀（平口大、平口中、平口小、十字中、十字小各一把）、美工刀、剪刀、剝線鉗、專用壓線鉗、老虎鉗、小扳手、小套筒、萬用表、多奧電梯管理卡、測試卡。
輔件：螺絲、螺帽、墊圈、塑料板、電源線、樓層線、扎線帶、電工膠布、測試線、創可貼。
二、裝前檢查。
1、檢查電梯外觀是否完整。
2、按所有按鍵，檢查按鍵是否點亮、有效，并讓電梯運行一次。
三、安裝前的測試。
A、要保持電梯按鍵可按亮。如在電梯停止?fàn)顟B(tài)，按鍵是無電信號的。
B、如已安裝了電梯控制系統的電梯，測量方法不能完全按現在方法。
C、國產雜牌梯，測量出的兩根信號線是對的，但線序可能每層都不一樣。
D、有些電梯使用的是三線制，原理一樣。
四、安裝
A、盡可能將電梯停在最低樓層。
B、使用鑰匙打開COP面板。
C、將電梯打到停止或檢修狀態。
五、開孔及固定。

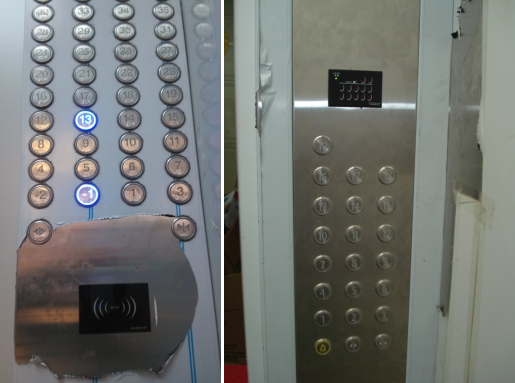

A、戴上3M防護鏡，使用角磨機，沿不干膠貼紙邊緣切孔、尺寸為88*55。
目的1：切下不干膠貼紙覆蓋區。目的2：方孔取下后，在方孔水平中間線位置開兩個小耳朵，并用角磨機對邊緣進行清理，保證平滑，保證不銹鋼讀卡支架能順利、平整放入。
特別注意：毛刺的處理
B、固定不銹鋼支架和亞克力刷卡區。
C、固定刷卡讀頭到支架上。保證讀頭和墊片之間有雙面膠層隔離。
D、取消轎頂電源，恢復電梯正常狀態。
六、軟件安裝
