電梯IC卡選層器與電梯操作盤接線圖
2017-10-28
???
電梯IC卡選層器與電梯操作盤接線圖
電梯IC卡選層器端子1-2 腳之間是由常開繼電器控制。當刷多層卡、收到解除控制信號或者控制系統
故障時1-2 腳閉合切斷控制系統對電梯的控制，恢復電梯操縱盤功能。
電梯IC卡選層器端子1-3 腳之間是由常開繼電器控制，刷單層卡后1-3 腳閉合相當于按下呼梯按鍵，
從而達到選層目的。
注：1為兩組繼電器的公共，為正視擴展板標注文字3P插腳的右側一端為1。
電梯IC卡" />

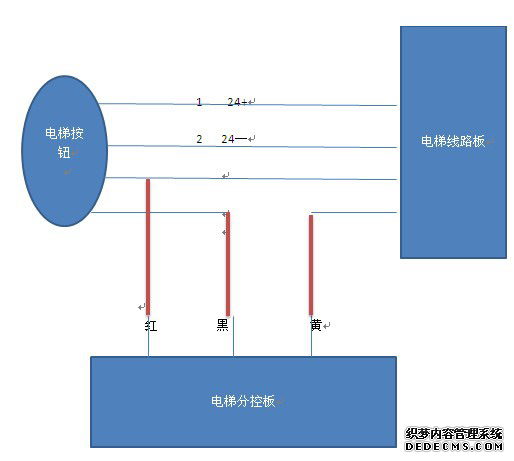

注：可以拔下電梯IC卡按鈕線，按一下按鈕，用萬用表量通斷，找到兩根通的線后，剪斷其中一根（這根線就有兩個頭，一頭是往電梯IC卡主控板方向的，接3P排線的黃色線。另一根是往按鈕方向的，接3P排線的黑色線），另一根線并接在3P排線的紅色線。這樣如果卡片是單層權限的，刷卡后黃和紅線。就能實現刷卡點亮按鍵。如果卡片是多層權限的，則權限樓層的黃和黑導通，用戶就可以手動按權限樓層。
