智能電梯IC卡刷卡梯控門禁系統的現場安裝接線
2017-10-28
???

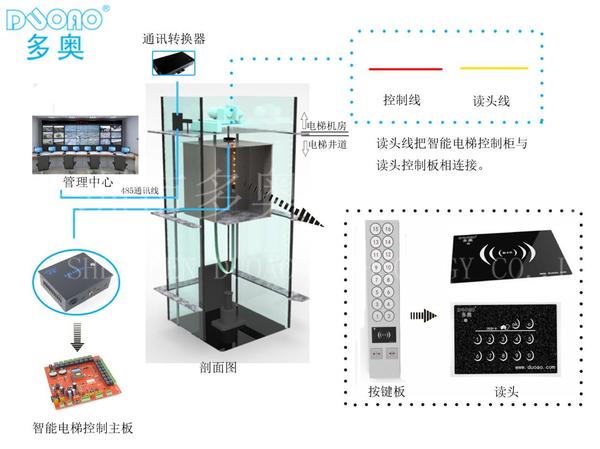

智能電梯IC卡刷卡梯控門禁系統的現場安裝接線調試
1、電梯轎廂操縱面板上乙方需開一個方型孔，用于安裝讀卡頭，尺寸為：長88mm×高55mm，開孔位置后部留出40mm的空間，電梯公司根據電梯轎廂操縱箱的設計，合理確定電梯IC卡讀卡頭的安裝位置，并提供相關的圖紙，讀卡頭的固定由乙方現場自行處理。
2、需在電梯機房和轎箱頂部附近提供交流220V電源供IC卡設備使用。
3、電梯IC卡控制系統的設備需安裝于電梯機房和轎箱頂部，電梯公司應考慮電梯主控制器（箱體尺寸：350mm×350mm×110mm）在電梯轎廂頂的安裝位置并提供相關的圖紙。
4、乙方在設備安裝調試時，需有專業電梯維護人員在現場提供支持。
5、乙方提供機房到轎頂的6*0.75mm2隨行線纜，用于群控器、聯網、消防等設備與主控器間的通訊。其布線施工綁扎等需要電梯公司現場技術指導及配合。
6、電梯公司需在電梯轎箱頂部提供一個無源開關量的消防信號，用于多奧電梯IC卡控制器消防聯動功能。
7、電梯公司現場配合乙方采用無源干接點方式截取電梯按鍵信號線的接入。
8、對講公司配合乙方做協議或硬件聯動的接入。
