指紋電梯智能控制系統簡介組成功能說明及技術
2017-10-28
多奧指紋電梯智能控制管理系統主要由安裝在電梯轎廂內或者轎廂外的指紋電梯讀頭、轎廂頂?shù)?a href="http://www.goodzheng.com" target="_blank">指紋電梯控制器、安裝在管理中心的指紋采集器、軟件、等組成。

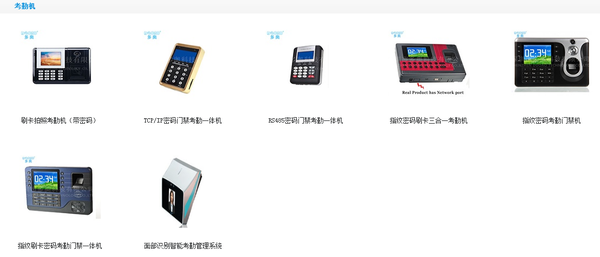

指紋電梯控制系統" width="600" height="516" />
在電梯的轎廂內設置指紋讀頭，電梯的使用人員按指紋后，電梯可以開放對指紋預先設定層樓的轎內指令，提供給使用者登記；未授權的樓層，則不能登記。開放的公共區域則無須指紋可以登記。可以限制無關人員進入指紋權限區域。在電梯的廳外設置指紋讀頭，智能指紋電梯的使用人員按指紋后后，電梯可以開放對指紋預先設定的外召按鈕，提供給使用者登記；未授權的指紋，則不能登記，開放的公共區域方向的外召按鈕則無須指紋可以登記。可以限制無關人員進入指紋權限的電梯。指紋采集中心對每一個指紋進行權限設定后，才可以使用，不同的指紋可以設置不同的權限，對應不同的使用人員；管理者持有的管理指紋通常設置成可以使用電梯的全部權限；智能指紋控制電梯管理系統在電梯處于消防、檢修等特殊狀態時自動退出管理，也可以通過手動開關退出管理，按指紋式電梯可以實現無指紋登記，方便電梯門禁系統在特殊情況下使用。
智能指紋控制電梯管理系統加強了傳統安全管理系統中管理的薄弱一面，極大地提高了樓宇的安全等級，給業主尊貴享受。

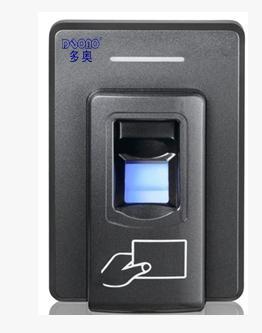

指紋電梯控制系統" width="600" height="333" />
二、系統功能說明及技術參數
A、技術參數說明
指紋電梯智能管理系統產品型號：DUOAO-DT-CK
電梯指紋箱體外觀尺寸：L350*W350*110H
按指紋電梯工作電壓、電流：使用DC 直流24V±10%/3A,電源具備過流，過壓，防雷，防靜電功能
電梯按指紋主控板最大工作電流<480mA
電梯門禁工作電流約120mA；
電梯智能控制層數：主控板控制16層，可根據需求擴展；
每個觸點均為無源干觸點輸入輸出特性；一路消防聯動輸入，32路觸點輸出；
導通電阻 <3Ω；
截止電阻大于 >20MΩ；
使用環境：溫度：-20--70℃ 相對濕度: 20%--90%不結露；
儲存環境: 溫度：-30--90℃ 相對濕度: 20%--90%不結露；
使用指紋：典型操作時間0.3秒；
通訊接口: RS485/RS232、可選TCP/IP 、可完全脫機運行

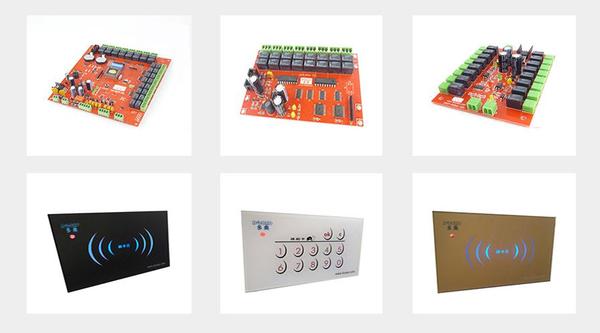

指紋電梯控制系統" width="262" height="333" />
B、指紋電梯智能控制系統功能簡述
1. 智能型電梯樓層人員管制系統，專供電梯校箱內管制人員出入特定樓層。管制持指紋人員出入特定允許出入之樓層，以防止隨意出入各樓層而確保安全;
2. 該系統與電梯本身系統采用無源觸點連接，兩者完全隔離，不會對電梯原有性能產生任何影響；
全端口過流,過壓,防雷保護,安全穩定可靠;
3. 具區段式增加,刪除,查詢指紋號及樓層設定即可分時段設置對電梯的控制如節假日時間權限設置；
4. 具有時間區管制:實現系統在某段時間內開放，某段時間內受控，使電梯按規定自動運行；
5. 操作模式: 單層指紋（業主指紋）持有人按指紋直達.無需再按鍵;
6. 產品自帶自檢裝置當系統發生故障或者遭破壞時可送出訊號，會自動從原系統中脫離，恢復電梯原狀態，不影響電梯的使用；
7. 具有消防信號輸入接口，當無源的干接點消防開關信號啟動后，指紋電梯系統不工作，電梯恢復到原狀態;
8. 內核采用性能高，功率低ARM芯片(ARM內核,可迅速達到客戶的個性化功能要求;)并且使用低功率的CMOS微電腦、斷電時人員及儲存資料可保存10年絕不流失

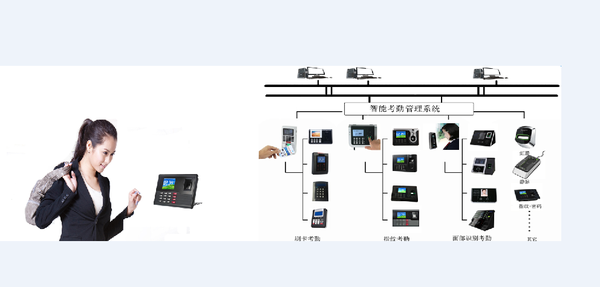

指紋電梯控制系統" width="600" height="287" />
三、系統組成
1、指紋電梯控制器
指紋電梯控制器（采用32位ARM高速處理器，處理數據高速安全可靠。）
產品型號：DUOAO-DT
外觀尺寸：L350*W350*110H
工作電壓、電流：使用DC直流24V±10%/3A,電源具備過流，過壓，防雷，防靜電功能
主控板最大工作電流<480mA
工作電流約120mA；
電梯指紋控制層數：主控板控制16層，可根據需求擴展；
每個觸點均為無源干觸點輸入輸出特性；一路消防聯動輸入，32路觸點輸出；
導通電阻 <3Ω；
截止電阻大于 >20MΩ；
使用環境：溫度：-20--70℃ 相對濕度: 20%--90%不結露；
儲存環境: 溫度：-30--90℃相對濕度: 20%--90%不結露；
l 使用指紋，典型操作時間0.3秒；
通訊接口: RS485/RS232、可選TCP/IP 、可完全脫機運行
指紋電梯控制系統" width="600" height="257" />
2、指紋讀頭
與指紋電梯智能控制器配套使用；
指紋，典型操作時間0.3秒
