電梯ic卡系統硬件功能特點及參數
2017-10-28
1 基本功能
1) 能自動識別電梯IC卡的類別和權限，防止無卡人員非法使用電梯；
2) 電梯ic卡控制器一旦有硬件和軟件故障，可立即使電梯自動恢復為自由狀態，可按選層鈕乘梯；
3) 與電梯的消防緊急開關實現聯動的功能；
4) 獨特的內嵌式密碼鍵盤，代替IC卡操作。用戶可自行修改密碼，無須管理人員參與，減少煩瑣的管理工作，增加安全性。
2 管理功能
1) 系統管理：設置系統管理人員和操作人員權限；
2) 發卡管理：電梯IC卡初始化、換卡、補卡、黑名單、掛失等；
3) 權限設置：設置持卡人樓層權限；
4) 時段設置：時間、日期、節假日等進出電梯許可權設置；
5) 電梯開放使用時段：按時段切換到非電梯IC卡控制狀態；
6) 樓層開放時段、某個電梯IC卡的有效時段。
3 記錄功能
1) 控制器記錄每次操作（包括卡號、刷卡時間、登記樓層等信息）；
2) 該記錄可通過采集器或聯網在管理中心計算機上讀出，并可按時間、電梯號、特定持卡人等進行檢索查詢，并自動生成各種綜合管理報表。
4 一卡通功能
1) 采用標準Mifare One IC卡，可與停車場、會所消費、門禁考勤等系統共用一張IC卡，構成真正意義上的一卡通；
2) 共同使用一個一卡通管理中心，在一個平臺上實現一卡通管理；
3) 可采用整體集成一卡通；
4) 如已有其他公司IC卡系統，只需預留相應分區，并提供卡片密鑰，即可實現電梯一卡通。
5 擴展功能
1) 支持消防聯動、BA、CCTV（DVR）聯動；
2) 支持樓宇對講系統智能聯動開放業主對應樓層電梯權限功能；
3) 更多的根據客戶要求制定個性化系統功能擴展。
6 系統特點
1) 脫機、聯網兩種管理模式，自帶RS485接口，可通過網絡或數據采集器與電梯管理電腦進行數據上傳、下載等；
2) 電梯ic卡控制器與電梯本身系統采用無源觸點連接，兩者完全隔離，保證兩者運行互不干擾；
3) 時間段限制：靈活設置刷卡使用時段（即電梯IC卡控制時段）和不刷卡使用時段（即開放使用時段），可針對樓棟、電梯號、某個電梯樓層進行個性化設置，二者功能過時間段后會自動轉換；
4) 刷卡直達：刷卡直接登記，無需按鍵，彰顯智能，卡片內只有一個樓層權限的用戶，可以實現刷卡直達功能；
5) 可選配密碼鍵盤：針對忘帶卡的用戶，增加了一項按密碼鍵盤使用電梯功能，每個樓層對應不同的密碼，每層可根據需要按戶由戶主設定不同的密碼，密碼的設定與修改由戶主自已完成，無需通過物管處，用戶只要記住對應樓層的密碼并輸入，該樓層按鈕將被自動激活。
7系統參數
7.1 電梯IC卡控制器技術參數
電梯IC卡控制器（采用32位ARM高速處理器，處理數據高速安全可靠。）
1) 產品型號：DUOAO-DT-LD；
2) 外觀尺寸：L350*W350*110H；
3) 工作電壓、電流：使用DC 直流24V±10%/3A,電源具備過流，過壓，防雷，防靜電功能；
4) 主控板最大工作電流<480mA；
5) 工作電流約120mA；
6) 控制層數：主控板控制16層，可根據需求擴展；
7) 每個觸點均為無源干觸點輸入輸出特性；一路消防聯動輸入，32路觸點輸出；
8) 導通電阻<3Ω；
9) 截止電阻大于 >20MΩ；
10) 使用環境：溫度：-20--60℃； 相對濕度: 20%--90%不結露；
11) 儲存環境: 溫度：-30--90℃；相對濕度: 20%--90%不結露；
12) 使用卡片: 系統使用Mifare ®1 卡，典型操作時間0.2秒；卡片容量沒有限制
CPU卡，典型操作時間0.3秒；
T5557卡，典型操作時間0.3秒；
支持生物識別讀頭（指紋、非接觸式靜脈識別，虹膜，掌紋）；
支持手機刷電梯；
13) 通訊接口: RS485/RS232、可選CAN總線方式更加適用于環境溫度惡劣、電磁輻射強和振動大的工業環境、可選TCP/IP 、可完全脫機運行；
14) 智能ic卡電梯讀頭分為外掛式,普通型,密碼型,嵌入式,帶LED顯示刷卡次數型,帶語音提示型；
7.2 IC卡電梯讀卡器技術參數（分為普通型，密碼型，帶LED型，帶語音型,純玻璃高檔型）
黑白系列
電容觸摸式電梯IC卡讀頭(可選配LED,帶密碼鍵盤，語音提示)，顏色可以選:銀白, 磐石黑(磨沙),典雅灰(銀灰），純白；類型可以選普通的，也可以選純玻璃高檔電梯IC卡讀頭。
帶LED顯示刷卡次數帶語音提示
磐石黑(磨沙)系列
典雅灰(銀灰)系列
外掛式IC卡電梯讀頭

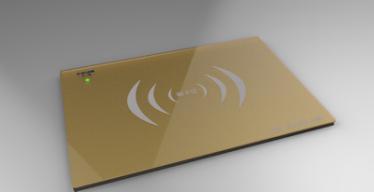

純玻璃的（黑、白）高檔讀頭
7.3 可以選配指紋等其他生物識別讀頭來滿足更高級別安保要求
1）與電梯控制器配套使用；
2）使用卡片: 系統使用Mifare ®1 卡，典型操作時間0.2秒；卡片容量沒有限制；
CPU卡，典型操作時間0.3秒；
T5557卡，典型操作時間0.3秒；
支持生物識別讀頭（指紋、非接觸式靜脈識別）；
支持手機刷電梯；
支持卡片密碼修改；

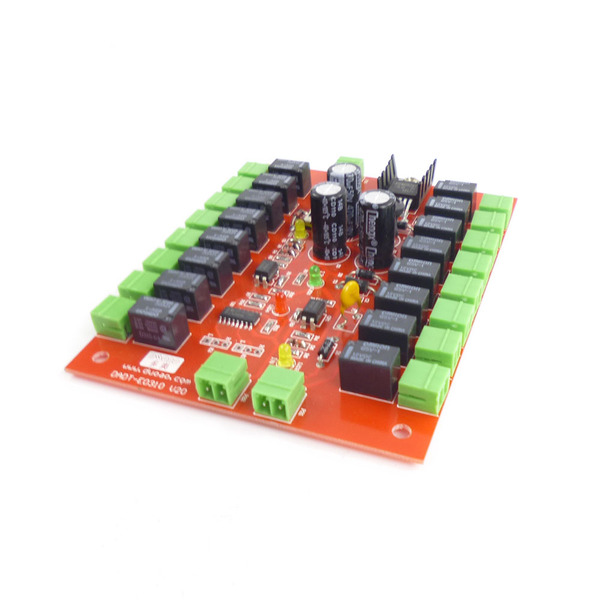

7.4 樓層擴展板技術參數
1) 產品型號：DAIC-DT-K
2) 外觀尺寸：L125*W124*20H
3) 工作電壓：由電梯控制器主控板供電；
4) 觸點輸出數：擴展板帶16路干觸點輸出，可擴展8個樓層控鍵，最多可擴展4塊，與電梯控制器配套最多可管制48個樓層；
5) 每個觸點的輸出特性為：
6) 導通電阻小于5Ω；
7) 截止電阻大于10MΩ；
8) 輸出驅動能力為：
AC 125V 0.5A
DC 60V 0.3A
DC 30V 1.0A
9) 使用環境：溫度： 0--60℃ 相對濕度: 20%--90%不結露；
10) 儲存環境: 溫度：-10--90℃相對濕度: 20%--90%不結露；
11) IC卡電梯控制系統配套設備；
7.5 管理中心設備

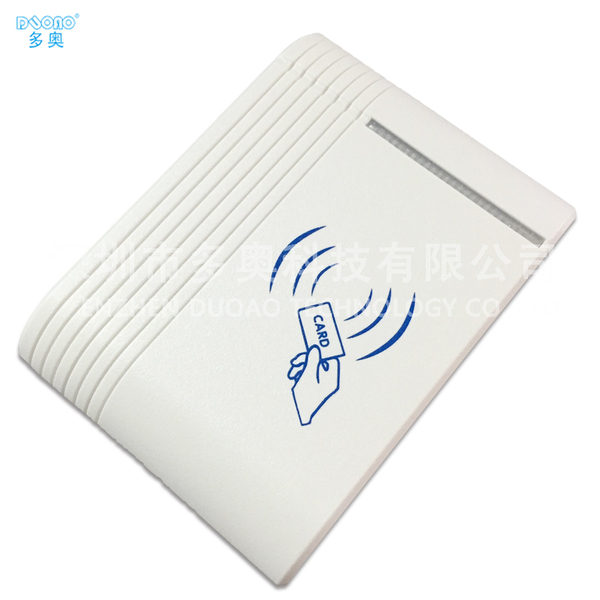

電梯IC卡發卡器技術參數：
1) 產品型號：DUOAO-FKQ；
2) 外觀尺寸：L140*W100*30H；
3) 供電電源：外接DC12V±5%；
4) 電源輸入功率：2W；
5) （Mifare® 核心模塊）型號：MF RC500；
6) 工作環境溫度：-25℃～45℃；
7) 工作環境相對濕度：≤90%(不結露)；
8) 操作的卡片類型為Miare ® 1卡；
9) 讀寫卡距離：0～50CM；
10) 讀寫器與上位機通訊方式：標準RS-232異步串行通訊；
11) 通訊參數：
波特率：115200bps；
通訊格式：1位起始位；8位數據位；1位停止位；無奇偶校驗位；
